Ваш надежный партнер по восстановлению CO₂

Наша основная инженерная команда имеет более 19 лет опыта в инженерии процессов переработки CO₂, а также имеет большой опыт в предоставлении комплексных решений – от проектирования и производства до ввода в эксплуатацию и обслуживание различных инженерных проектов в области криогенной.

Больше
Очистка CO2
Очистка CO2
Сжижение CO2
Сжижение CO2
Криогенное хранение CO2 и изготовление емкостей
Криогенное хранение CO2 и изготовление емкостей
Газификация и повторное использование СО2 (рекуперация)
Газификация и повторное использование СО2 (рекуперация)

Помощь у всех применениях с CO₂

Безопасно, эффективно и экономично.

Ключевые показатели эффективности рекуперации CO₂

EIGA / ISBT

Качество сжиженного СО2 – в соответствии с EIGA/ISBT стандартами
99.9%
EIGA/ISBT стандарт пищевого качества
60°C
Точка росы
90%
Эффективность рекуперации
18 BAR
Давление подачи в резервуары
smoke
smoke
smoke
Почему мы?
Мы являемся лидером рынка Украины
ТИЗ-Карбогаз является ведущим поставщиком резервуаров для хранения CO₂, криогенного оборудования и систем рекуперации CO2 в Украине.
Опыт инженерии
Наша команда имеет более 19 лет опыта в инженерии процессов CO₂, что подтверждается производством, сертифицированным по стандарту ISO 9001.
Лучшие комплектующие и компоненты
Мы используем ведущие мировые бренды: Siemens, ABB, Alfa Laval, E+H, IFM, HEROSE, GOETZE, Bitzer и другие, что обеспечивает долговременную надежность.
Быстрая доставка и реагирование
Реализация проекта быстрым способом, с быстрой поддержкой на месте и экономически эффективным обслуживанием.
Сфера нашей деятельности и услуги
Проекты «под ключ»От концепции до ввода в эксплуатацию, производственные мощности по CO₂ (от 200 до 10 000 кг/ч)
МодернизацияМодернизация или увеличение мощностей существующих установок CO₂
СбросыСнабжение сбросами: компрессоры, блоки очистки, сжижатели, резервуары для хранения и т.д.
ЗапчастиВысококачественные запасные части для компрессоров, засыпки угольных фильтров, осушителей, клапанов и т.д.
ТехобслуживаниеПрофилактическое обслуживание, техническая поддержка и ежегодные системные проверки работы оборудования
Наши производственные мощности и инженерные возможности
г. Львов, Украина
Расположение производства
> 4000 м²
Total area of ​​production workshops
Квалифицированная рабочая сила
10 инженеров + 15 сертифицированных сварщиков и монтажников
Криогенное оборудование
Специализация на изготовлении криогенных резервуаров и другого криогенного оборудования
Качество и сертификация
Внедрена система управления качеством ISO 9001. Контроль качества на производстве

Общий процесс системы рекуперации CO2

Линия для рекуперации CO2 состоит из пеногасителя, скруббера, газгольдера, безмасляного поршневого компрессора СО2, колонн сушки, колонн очистки и адсорбции, системы охлаждения на базе винтового компрессора и с градирней закрытого типа, системы финальной очистки СО2 на базе конденсаторов. накопление и хранение СО2, насосной станции для заправки автоцистерн СО2 и т.д.

Больше
Разработка проекта
  • Предоставление услуг по анализу входящего сырого газа
  • Разработка диаграмм потоков и P&ID
  • Проектирование оборудования
  • 3D-моделирование завода
Оборудование
01
FAQ 01

СО2 Компрессор

Компрессор CO2 — это двухступенчатый безмасляный поршневой компрессор, установленный на раме, который оснащен независимым интеркулером и дополнительным охладителем и автоматической системой отвода конденсата.

В то же время устройство управления нагрузкой компрессора управляется в зависимости. компоненты включают:

  • Двухступенчатый, безмасляный поршневой компрессор
  • Охладитель
  • Автоматическая система отвода конденсата
  • Предохранительные клапаны, реле давления масла
  • Предохранительные реле высокого и низкого давления
02
FAQ 02

Фильтр с активированным углем, фильтр H2S

Адсорбционный фильтр состоит из двух параллельных адсорбционных башен, заполненных активированным углем или H2S адсорбентом.

Параллельные адсорбционные башни автоматически переключаются между работой и регенерацией с помощью пневматических клапанов, соленоидных клапанов и ПЛ; углем удаляет сульфиды, этанол и запах. Фильтр с H2S адсорбентом предоставляет дополнительную сверхглубокую и сверхтонкую очистку для обеспечения параметров СО2 пищевого качества.

Две башни работают поочередно: одна адсорбционная башня работает, пока другая регенерируется. с:

  • Корпуса адсорбционной башни
  • Адсорбент (активированный уголь) или H2S адсорбент
  • Пневматический шаровой клапан
  • Манометр
  • Электрический нагреватель
  • Электрический контактный термометр
03
FAQ 03

Сушильный блок

Сушильный блок состоит из двух параллельных корпусов башен с сушильными агентами внутри. Двухбашенная структура периодически автоматически переключается между работой и регенерацией, при этом одна башня работает, пока другая регенерирует. Сушилка удаляет влагу из газообразного CO2 (с помощью молекулярных сит или активированного оксида алюминия), и CO2 после глубокой сушки имеет точку росы под давлением -60℃.

Молекулярное сито нагревается с помощью электрического нагревателя во время регенерации, и CO2 поступает в актив. Регенерационный газ регенерируется посредством неконденсированного газа из конденсатора CO2. Сушилка и адсорбер используют электрический нагрев для автоматической работы.

Сушильный блок включает:

  • Две сушильные башни с равномерным распределением газа
  • Пневматический шаровой клапан
  • Манометр
  • Электрический потока
  • Газовый фильтр
  • Молекулярное сито или засыпка активированного оксида алюминия
04
FAQ 04

Холодильный агрегат

Холодильный агрегат используется для суммы водяного охлаждения + гликоль, хладагентом является фреон R507A (экологически безопасный). а хладагентом является R507A. Основные компоненты: Винтовой компрессор Масляный фильтр Масляный охладитель Регулятор давления Электронный клапан фильтр

  • Электродвигатель
  • Датчик давления всасывания
  • Датчик давления и температуры

    • Бренд: Bitzer / Mycom


    05
    FAQ 05

    Градирня

    Холодильный агрегат используется для суммы водяного охлаждения + гликоль, хладагентом является фреон R507A (экологически безопасный). а хладагентом является R507A. Основные компоненты: Винтовой компрессор Масляный фильтр Масляный охладитель Регулятор давления Электронный клапан фильтр

  • Электродвигатель
  • Датчик давления всасывания
  • Датчик давления и температуры

    • Бренд: Bitzer / Mycom


    06
    FAQ 06

    Выпарный конденсатор CO2

    Выпарной конденсатор CO2 – это кожухотрубный теплообменник.

    Кожух-оболочка содержит газ CO2, а трубчатая – хладагент R507A, подаваемый холодильным агрегатом. Хладагент R507A, сжатый холодильным агрегатом, расширяется через расширительный клапан в трубчатую часть испарительного конденсатора CO2, где он поглощает тепло и улетучивается. что обеспечивает полную очистку.

    CO2 поглощает холодную энергию в кожухотрубной части и сжигается. Сжиженный CO2 поступает в резервуар для хранения сжиженного CO2. Основные компоненты включают:

    • Испарительный конденсатор CO2
    • Манометр давления и температуры
    • Арматура
    • Расширительный клапан
      • клапан

    07
    FAQ 07

    ПЛК и программное обеспечение

    Мы используем ПЛК Siemens во всех наших установках.

    Мы разрабатываем наше программное обеспечение в соответствии с разработанным процессом.

    Мы можем интегрировать программное обеспечение согласно Вашему запросу.


    08
    FAQ 08

    Газоанализатор

    Мы можем поставить газоанализатор для контроля качества сжиженного CO2 от лучших европейских производителей

    Параметры качества сжиженного CO2

    Мы разрабатываем наш процесс очистки таким образом, чтобы готовый продукт (сжиженный СО2)  полностью соответствовал стандартам EIGA/ISBT::

    EIGA/ISBT Качество сжиженного СО2 – в соответствии с EIGA/ISBT стандартами
    СО₂ жидкий
    Давление
    17-18 бар
    Чистота
    ≥ 99.9 % v/v min (*)
    Влажность
    ≤ 20 ppm v/v
    Кислород
    ≤ 30 ppm v/v
    Монооксид углерода
    ≤ 10 ppm v/v
    Аммиак
    ≤ 2.5 ppm v/v
    Азота оксид
    ≤ 2.5 ppm v/v
    Азота диоксид
    ≤ 2.5 ppm v/v
    Нелетучий остаток
    ≤ 10 ppm w/w
    Нелетучие органические остатки
    ≤ 5 ppm w/w
    Ацетапьдегиды
    ≤ 0.2 ppm v/v
    Ароматические углеводы
    ≤ 20 ppm v/v
    Диоксид серы (SO2)
    ≤ 1.0 ppm v/v
    Внешний вид в воде
    Нет цвета и мутности
    Запах
    Без запаха
    Вкус и запах в воде
    Без постороннего вкуса и запаха

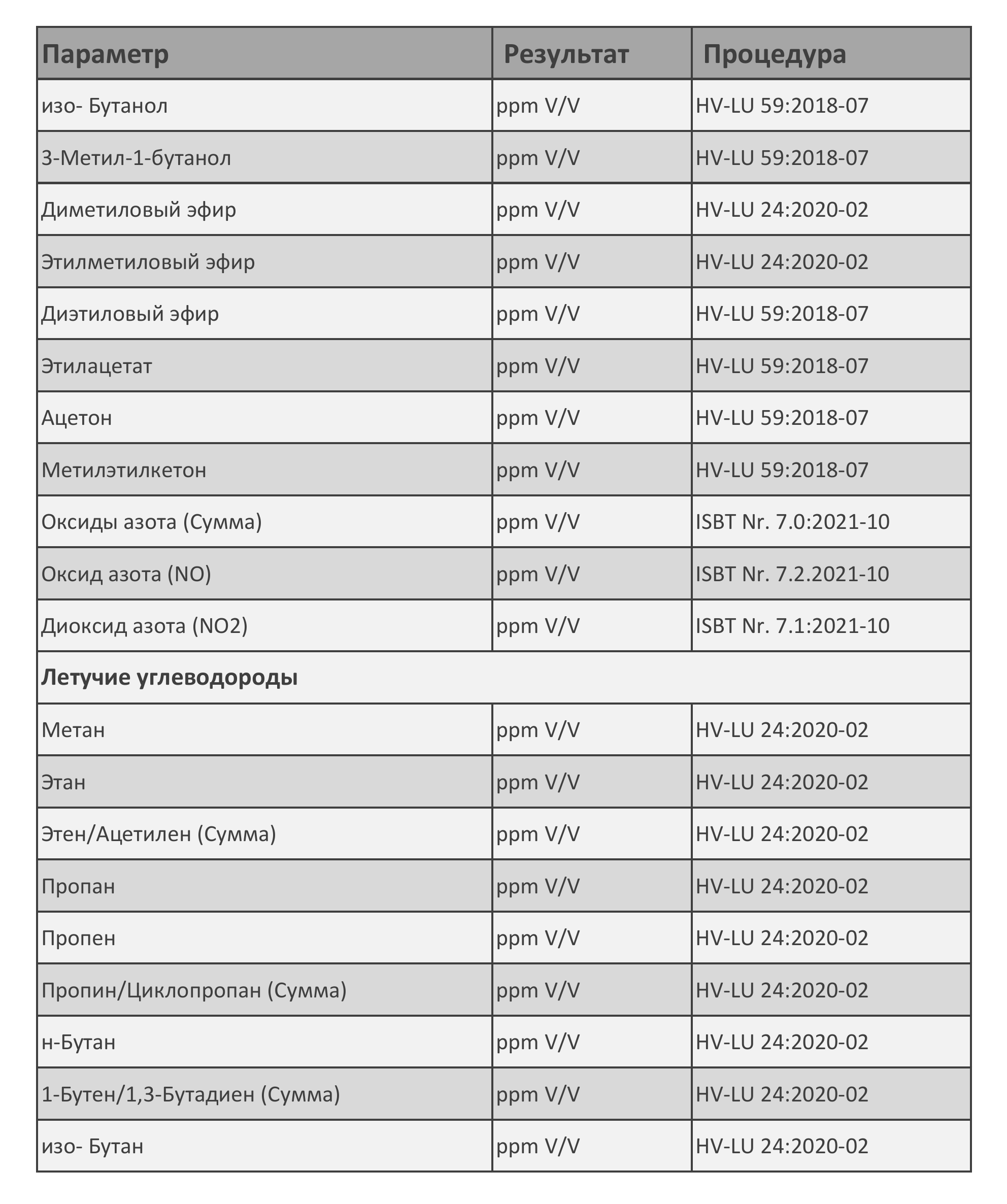

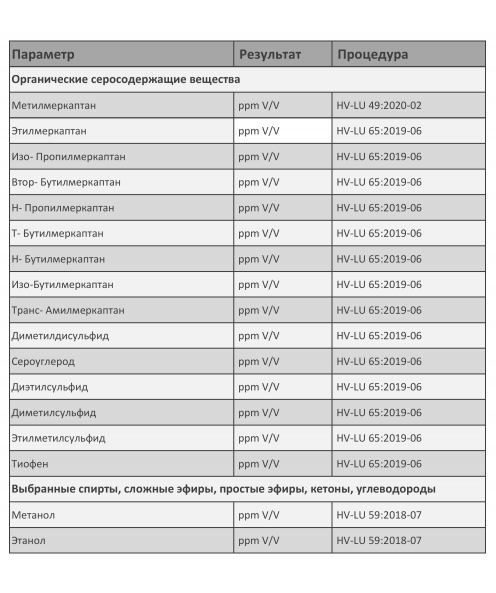

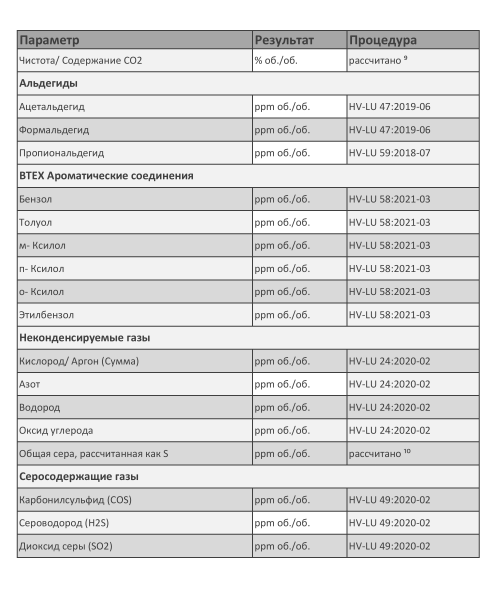

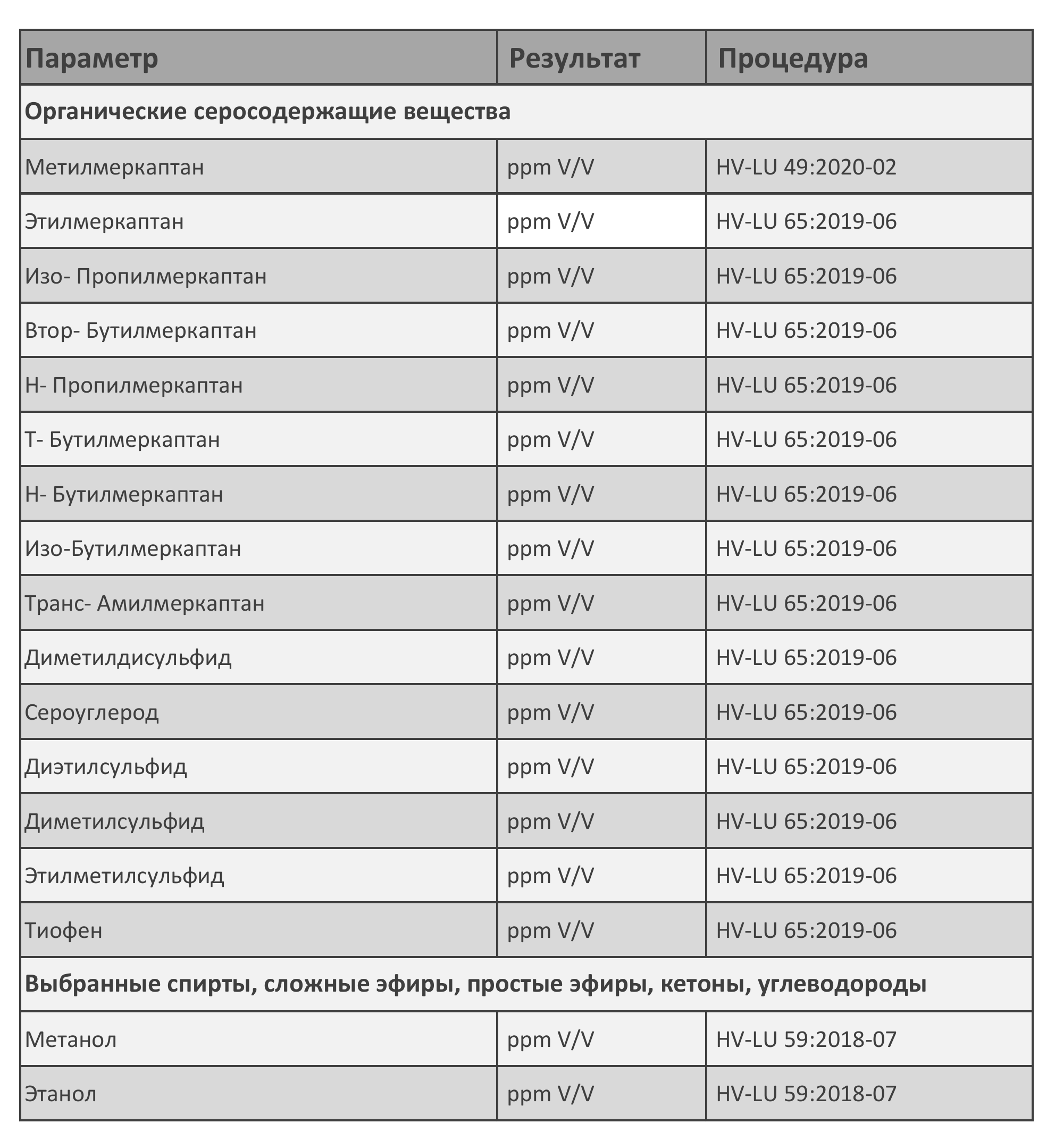

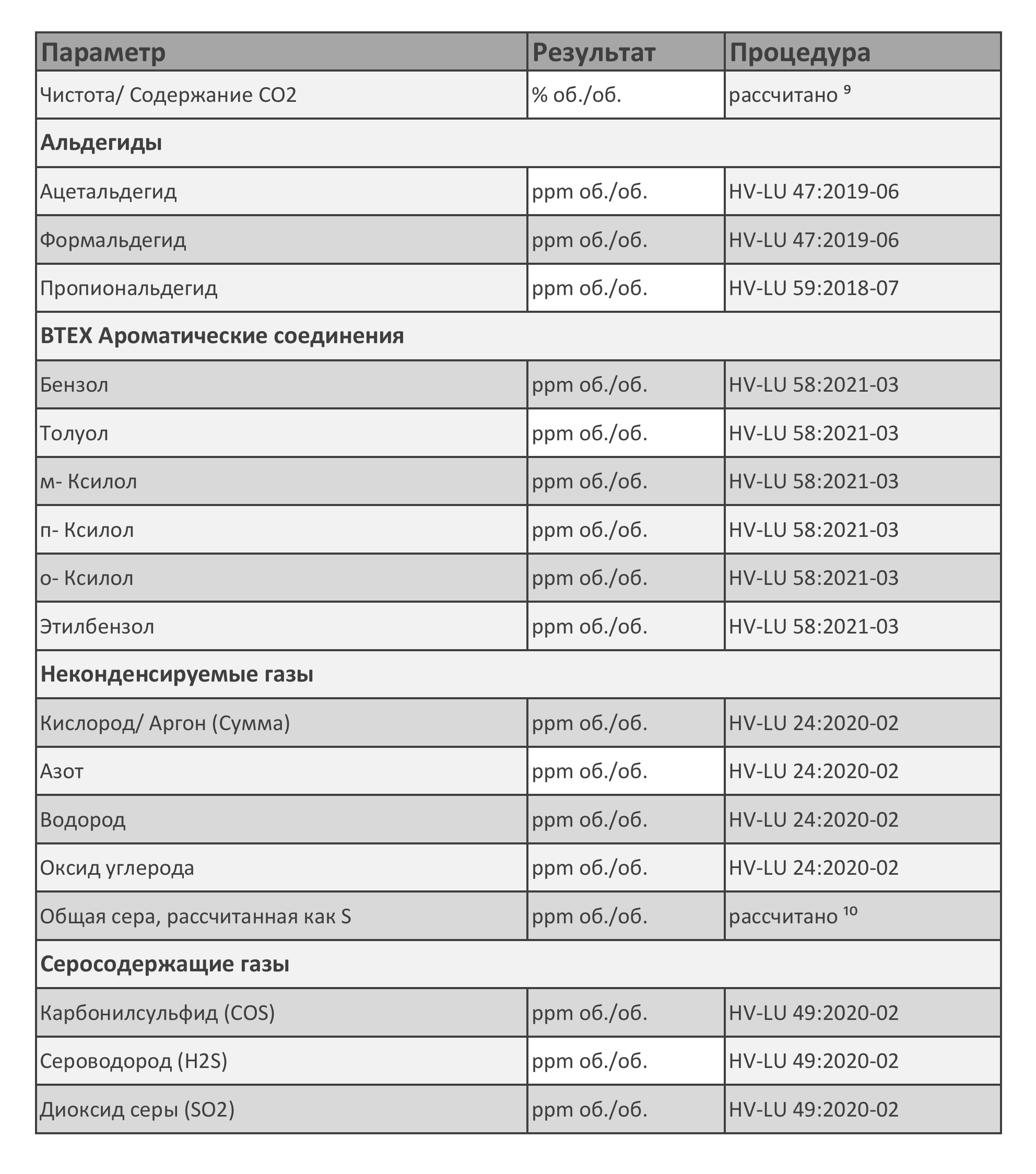

    Анализ неочищенного или сырого газа

    Для правильного проектирования оборудования и процесса очистки первым шагом является анализ неочищенного газа. Мы выполняем расширенный перечень анализов неочищенного CO2 газа, чтобы предотвратить любые «сюрпризы» после запуска наших проектов. Мы проводим анализ в нашей германской лаборатории в соответствии с этим перечнем параметров.

    Об экологии

    Рекуперация (восстановление) углекислого газа – это современный и экологически ответственный подход к уменьшению выбросов в атмосферу. В процессе производства пищевых продуктов, напитков, биогаза или удобрений образуются значительные объемы СО₂, без утилизации попадает в окружающую среду и усиливает парниковый эффект.

    Благодаря технологии рекуперации, этот газ не выбрасывается, а повторно используется в промышленных и пищевых процессах. Это позволяет:

    - существенно снизить выбросы парниковых газов;

    - уменьшить углеродный след предприятия и соответствовать высоким стандартам;

    - экономить природные ресурсы, повторно используя уже полученный СО₂;

    - производить производство более экологически ответственным и устойчивым.

    Восстановление СО₂ – это не только экономическая выгода, но реальный вклад в борьбу с изменением климата и сохранение чистого воздуха для будущих поколений. Это технология, которая работает на бизнес сегодня и экологию завтра.

    Завод CO₂ «Тиз-Карбогаз» внедряет инновационные решения по рекуперации, помогая предприятиям уменьшить углеродный след и перейти на более экологичное производство.

    ДЛЯ БИОЭТАНОЛЬНЫХ, БИОГАЗОВЫХ ЗАВОДОВ И ПИВОВАРЕНИЙ

    Восстановление CO2 является ключевым процессом в борьбе с изменением климата, улавливанием выбросов углекислого газа из промышленных источников, прежде чем они попадут в атмосферу. Этот CO2 сжимается и повторно используется в различных, применениях, или безопасно сохраняется, тем самым уменьшая выбросы парниковых газов.

    ТИЗ-Карбогаз оказывает помощь в реализации комплексных решений по рекуперации СО2 для биогазовых заводов, биоэтанольных заводов или пивоварений, для всех, кто заинтересован в уменьшении выбросов СО2 и дополнительно стремится увеличить свою прибыльность.

    ТИЗ-Карбогаз по сравнению с другими поставщиками

    TIZ-Karbogaz это надежный поставщик систем с большим проверенным инженерным опытом и быстрым реагированием, оптимизированными затратами, что обеспечивает снижение рисков и более быструю окупаемость инвестиций для наших клиентов.

    ТИЗ-Карбогаз
    Прочие поставщики
    Надежность
    Проверенная временем стабильность
    Частые задержки и проблемы
    Сервис
    Быстрая служба поддержки 24/7
    Медленный сервис
    Стоимость
    Индивидуальные бюджетные решения
    Высокая общая стоимость
    Время
    Быстрое время внедрения
    Непредсказуемый срок
    Опыт
    Мощный референс проектов
    Ограниченный опыт работы в отрасли
