Ваш надійний партнер з відновлення CO₂

Наша основна інженерна команда має понад 19 років досвіду в інженерії процесів переробки CO₂, а також має великий досвід у наданні комплексних рішень — від проектування та виробництва до введення в експлуатацію та обслуговування різних інженерних проектів у кріогенній галузі.

Більше
Очищення CO2
Очищення CO2
Зрідження CO2
Зрідження CO2
Кріогенне зберігання CO2 та виготовлення ємностей
Кріогенне зберігання CO2 та виготовлення ємностей
Газифікація та повторне використання СО2 (рекуперація)
Газифікація та повторне використання СО2 (рекуперація)

Допомога у всіх застосуваннях з CO₂

Безпечно, ефективно та економічно вигідно

Ключові показники ефективності процесу рекуперації CO₂

EIGA / ISBT

Якість зрідженого СО2 – відповідно до EIGA / ISBT стандартів
99.9%
EIGA / ISBT стандарт харчової якості
60°C
Точка роси
90%
Ефективність рекуперації
18 BAR
Тиск подачі в резервуари
smoke
smoke
smoke
Чому ми?
Ми є лідером ринку України
ТІЗ-Карбогаз є провідним постачальником резервуарів для зберігання CO₂, кріогенного обладнання та систем рекуперації CO2 в Україні.
Досвід інженерії
Наша власна команда має понад 19 років досвіду в інженерії процесів CO₂, що підтверджується виробництвом, сертифікованим за стандартом ISO 9001.
Найкращі комплектуючі та компоненти
Ми використовуємо провідні світові бренди: Siemens, ABB, Alfa Laval, E+H, IFM, HEROSE, GOETZE, Bitzer та інші, що забезпечує довгострокову надійність.
Швидка доставка та реагування
Реалізація проекту найшвидшим способом, зі швидкою підтримкою на місці та економічно ефективним обслуговуванням.
Сфера нашої діяльності та послуги
Проекти «під ключ»Від концепції до введення в експлуатацію, виробничі потужності по CO₂ (від 200 до 10 000 кг/год)
МодернізаціяМодернізація або збільшення потужностей існуючих установок CO₂
СкідиПостачання скідами: компресори, блоки очистки, зріджувачі, резервуари для зберігання тощо.
ЗапчастиниВисокоякісні запасні частини для компресорів, засипки вугільних фільтрів, осушувачів, клапанів тощо.
ТехобслуговуванняПрофілактичне обслуговування, технічна підтримка та щорічні системні перевірки роботи обладнання
Наші виробничі потужності та інженерні можливості
м. Львів, Україна
Розташування виробництва
> 4000 м²
Загальна площа виробничих цехів
Кваліфікована робоча сила
10 інженерів + 15 сертифікованих зварювальників та монтажників

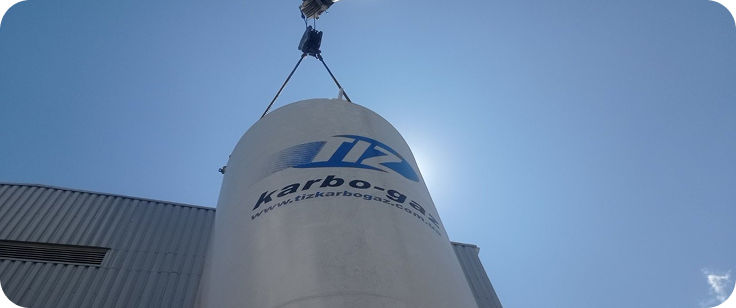

Кріогенне обладнання
Спеціалізація на виготовленні кріогенних резервуарів та іншого кріогенного обладнання
Якість та сертифікація
Впроваджена система управління якістю ISO 9001. Контроль якості на виробництві

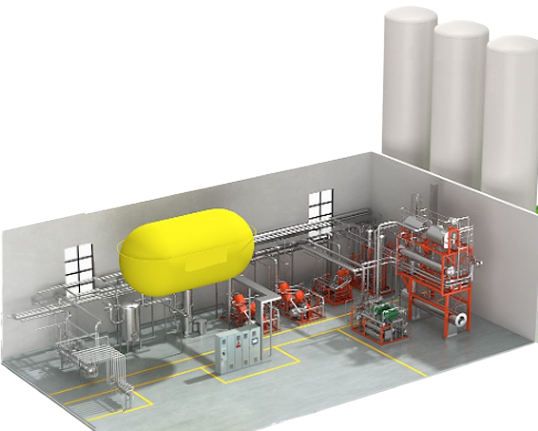

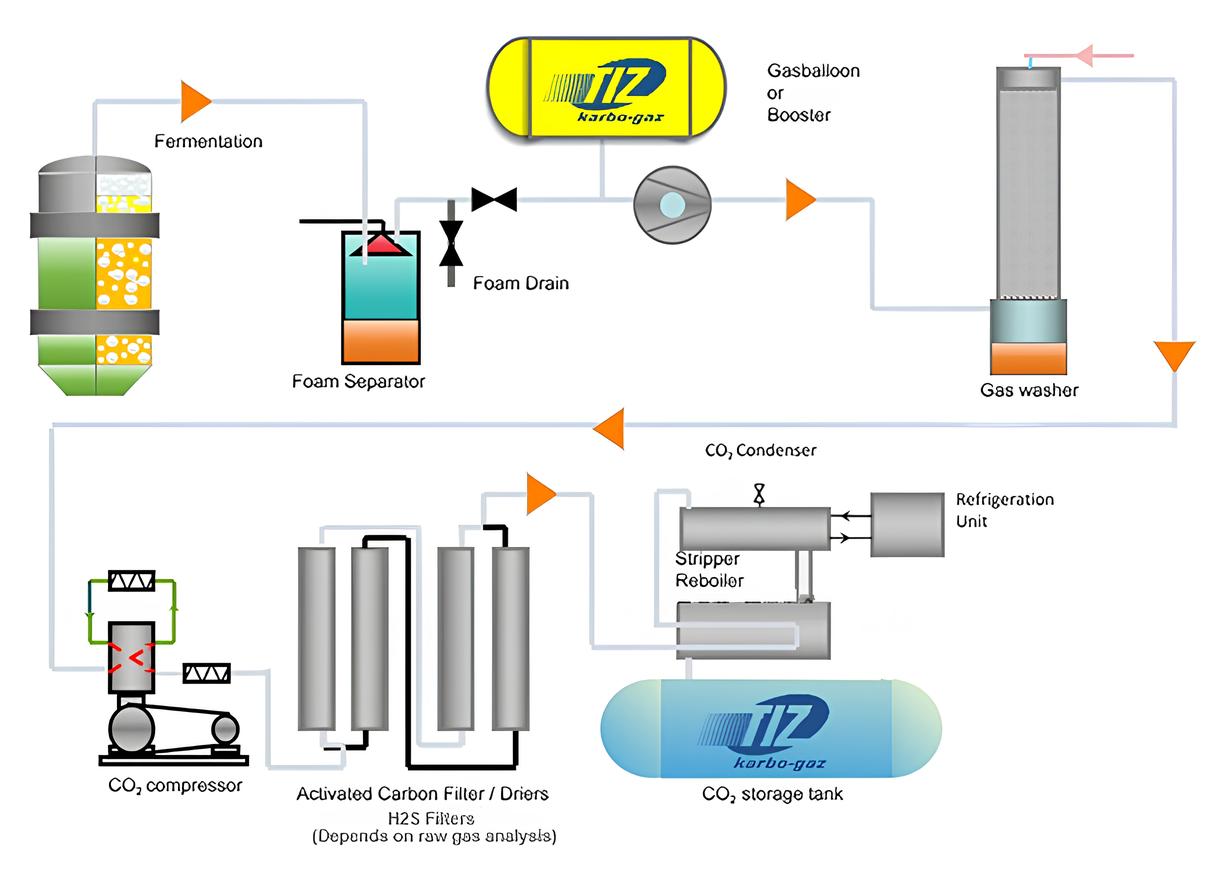

Загальний процес системи рекуперації CO2

Лінія для рекуперації CO2 складається з піногасника, скруббера, газгольдера, безмасляного поршньового компрессора СО2, колон сушіння, колон очистки та адсорбції, системи охолодження на базі гвинтового компрессора та з градирнею закритого типу, системи фінального очищення СО2 на базі конденсору та дистилляційної колони, кріогенних резервуарів для накопичення та зберігання СО2, насосної станції для заправки автоцистерн СО2 та ін.

Більше
Розробка проекту
  • Надання послуг з аналізу вхідного сирого газу
  • Розробка діаграм потоків та P&ID
  • Проектування обладнання
  • 3D-моделювання заводу
Обладнання
01
FAQ 01

СО2 Компресор

Компресор CO2 — це двоступеневий безмасляний поршневий компресор, встановлений на рамі, який оснащений незалежним інтеркулером та додатковим охолоджувачем та автоматичною системою відведення конденсату.

Водночас, пристрій керування навантаженням компресора керується залежно від стану заповнення газгольдера.

Основні компоненти включають:

  • Двоступеневий, безмасляний поршневий компресор
  • Охолоджувач
  • Автоматична система відведення конденсату
  • Запобіжні клапани, реле тиску оливи
  • Запобіжні реле високого та низького тиску
  • Датчики температури
02
FAQ 02

Фільтр з активованим вугіллям, фільтр H2S

Адсорбційний фільтр складається з двох паралельних адсорбційних веж, заповнених активованим вугіллям або H2S адсорбентом.

Паралельні адсорбційні вежі автоматично перемикаються між роботою та регенерацією за допомогою пневматичних клапанів, соленоїдних клапанів та ПЛК.

Фільтр з активованим вугіллям видаляє сульфіди, етанол та запах. Фільтр з H2S адсорбентом надає додаткове надглибоке та надтонке очищення для забезпечення параметрів СО2 харчової якості.

Дві вежі працюють по черзі: одна адсорбційна вежа працює, поки інша регенерується.

Адсорбційні вежі встановлюються на стійках та складаються з:

  • Корпусу адсорбційної вежі
  • Адсорбент (активоване вугілля) або H2S адсорбент
  • Пневматичний кульовий клапан
  • Манометр
  • Електричний нагрівач
  • Електричний контактний термометр
03
FAQ 03

Сушильний блок

Сушильний блок складається з двох паралельних корпусів веж із сушильними агентами всередині. Двовежева структура періодично автоматично перемикається між роботою та регенерацією, при цьому одна вежа працює, поки інша регенерує. Сушарка видаляє вологу з газоподібного CO2 (за допомогою молекулярних сит або активованого оксиду алюмінію), і CO2 після глибокого сушіння має точку роси під тиском -60℃.

Молекулярне сито нагрівається за допомогою електричного нагрівача під час регенерації, і CO2 надходить в активоване вугілля після видування із сушарки. Регенераційний газ регенерується за допомогою неконденсованого газу з конденсатора CO2. Сушарка та адсорбер використовують електричне нагрівання для автоматичної роботи.

Сушильний блок включає:

  • Дві сушильні вежі з рівномірним розподілом газу
  • Пневматичний кульовий клапан
  • Манометр
  • Електричний нагрівальний пристрій
  • Регулятор потоку
  • Газовий фільтр
  • Молекулярне сито або засипка активованого оксиду алюмінію
04
FAQ 04

Холодильний агрегат

Холодильний агрегат використовується для сумушу водяного охолодження + гліколь, холодоагентом є фреон R507A (екологічно безпечний).

Тип холодильного компресора: гвинтовий компресор

Холодильний агрегат – це холодильна система, встановлена на комплекті рам, яка використовується для зрідження газу CO2, а холодоагентом є R507A.

Основні компоненти:

  • Гвинтовий компресор
  • Масляний фільтр
  • Масляний охолоджувач
  • Регулятор тиску
  • Електромагнітні клапани
  • Вхідний фільтр
  • Електродвигун
  • Датчик тиску всмоктування
  • Датчик тиску та температури

Бренд: Bitzer / Mycom


05
FAQ 05

Градирня

В наших системах ми використовуємо градирні тільки закритого типу. Градирня закритого типу використовується для охолодження води в системах, де важливе значення має запобігання забрудненню охолоджувальної води, наприклад, уникнення накипу, корозії та опадів, які можуть виникати у градирнях відкритого типу.

Градирня розраховується під потужність холодильних агрегатів та в залежності від місцерозташування виробничої площадки.

З Замовником окремо погоджуємо варіанти виробника градирні в залежності від затвердженого інвестиційного бюджету проекту.


06
FAQ 06

Випарний конденсатор CO2

Випарний конденсатор CO2 – це кожухотрубний теплообмінник.

Кожух-оболонка містить газ CO2, а трубчаста – холодоагент R507A, який подається холодильним агрегатом. Холодоагент R507A, стиснений холодильним агрегатом, розширюється через розширювальний клапан у трубчасту частину випарного конденсатора CO2, де він поглинає тепло та випаровується.

Похилий випарний конденсатор оснащений автоматичною системою випуску СО2 з таймером, яка ефективно скидає неконденсовані гази, такі як O2 та N2, що забезпечує повну очистку.

CO2 поглинає холодну енергію в кожухотрубній частині та скраплюється. Зріджений CO2 надходить у резервуар для зберігання зрідженого CO2.

Основні компоненти включають:

  • Випарний конденсатор CO2
  • Манометр тиску та температури
  • Арматура
  • Розширювальний клапан
  • Запірний клапан

07
FAQ 07

ПЛК та програмне забезпечення

Ми використовуємо ПЛК Siemens у всіх наших установках.

Ми розробляємо наше програмне забезпечення відповідно до розробленого процесу.

Ми можемо інтегрувати програмне забезпечення згідно Вашого запиту.


08
FAQ 08

Газоаналізатор

Ми можемо поставити газоаналізатор для контролю якості зрідженого CO2 від найкращих європейських виробників.

Параметри якості зрідженого CO2

Ми розробляємо наш процес очищення таким чином, щоб готовий продукт (зріджений СО2)  повністю відповідав стандартам EIGA / ISBT::

EIGA / ISBT Якість зрідженого СО2 – відповідно до EIGA / ISBT стандартів
СО₂ рідкий
Pressure
17-18 bar
Cleanliness
≥ 99.9 % v/v min (*)
Humidity
≤ 20 ppm v/v
Oxygen
≤ 30 ppm v/v
Carbon monoxide
≤ 10 ppm v/v
Ammonia
≤ 2.5 ppm v/v
Nitrous oxide
≤ 2.5 ppm v/v
Nitrogen dioxide
≤ 2.5 ppm v/v
Non-volatile residue
≤ 10 ppm w/w
Non-volatile organic residue
≤ 5 ppm w/w
Acetaldehydes
≤ 0.2 ppm v/v
Aromatic hydrocarbons
≤ 20 ppm v/v
Sulfur dioxide (SO2)
≤ 1.0 ppm v/v
Appearance in water
No color and turbidity
Odor
Odorless
Taste and odor in water
No foreign taste and odor

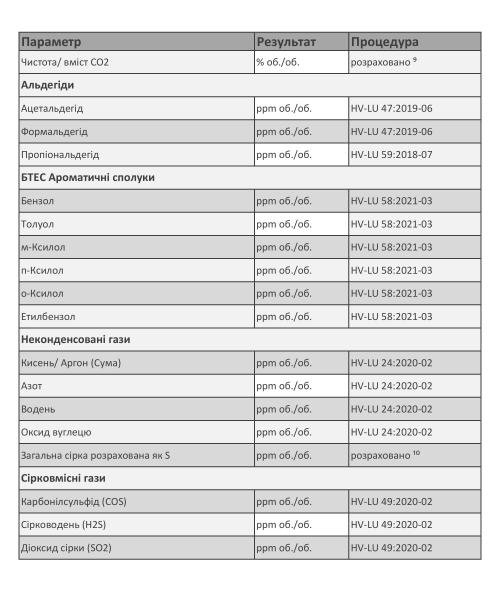

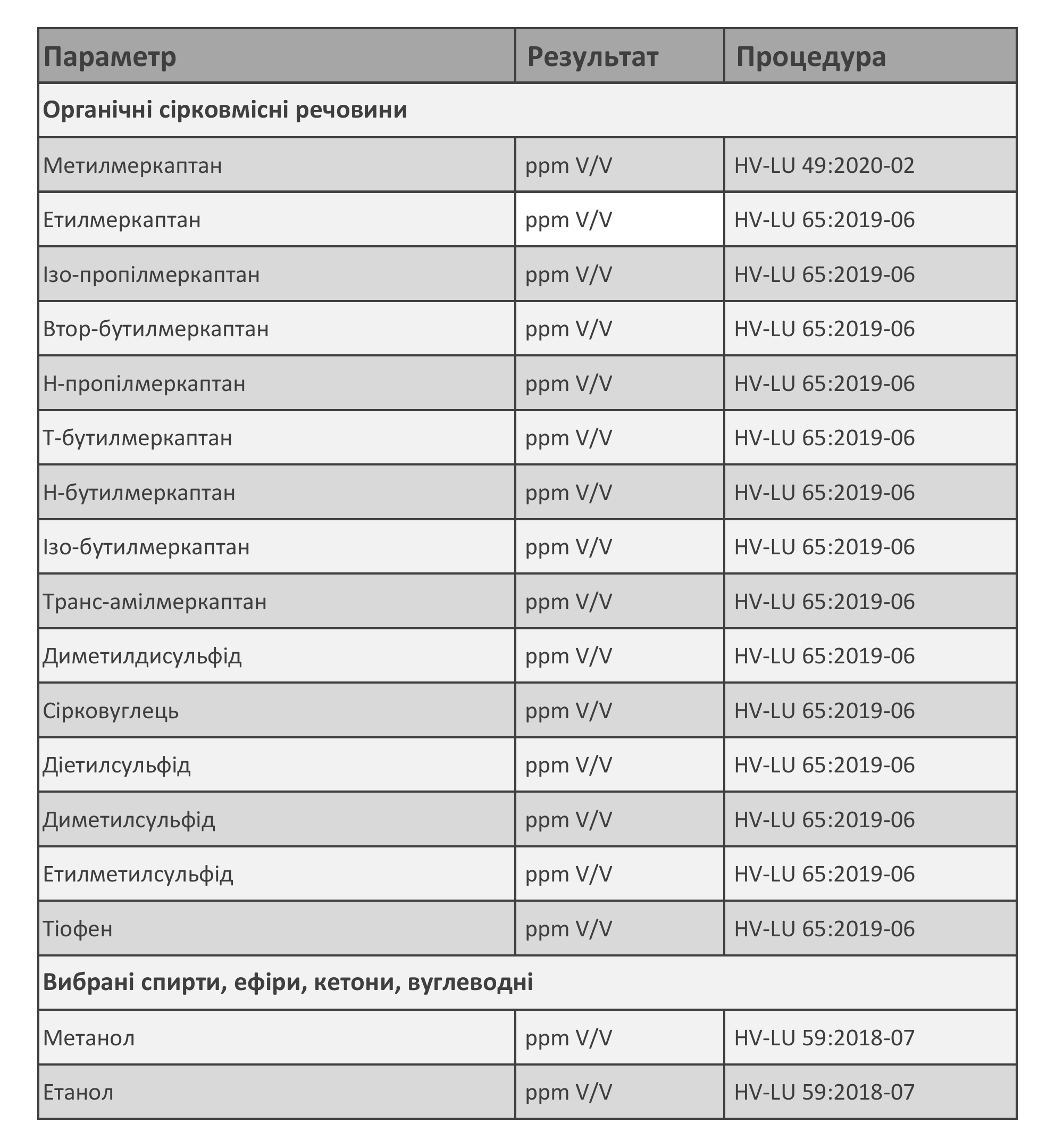

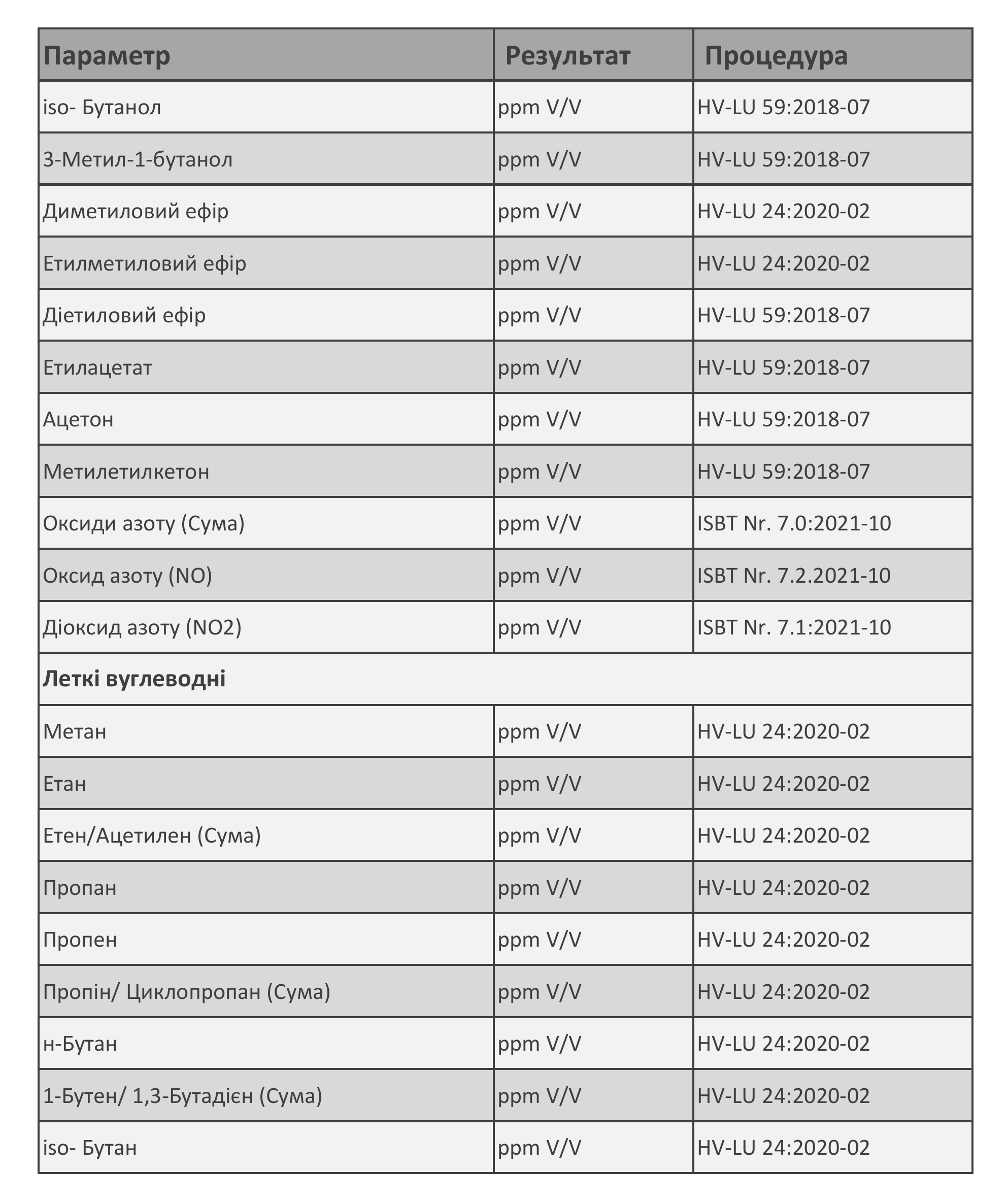

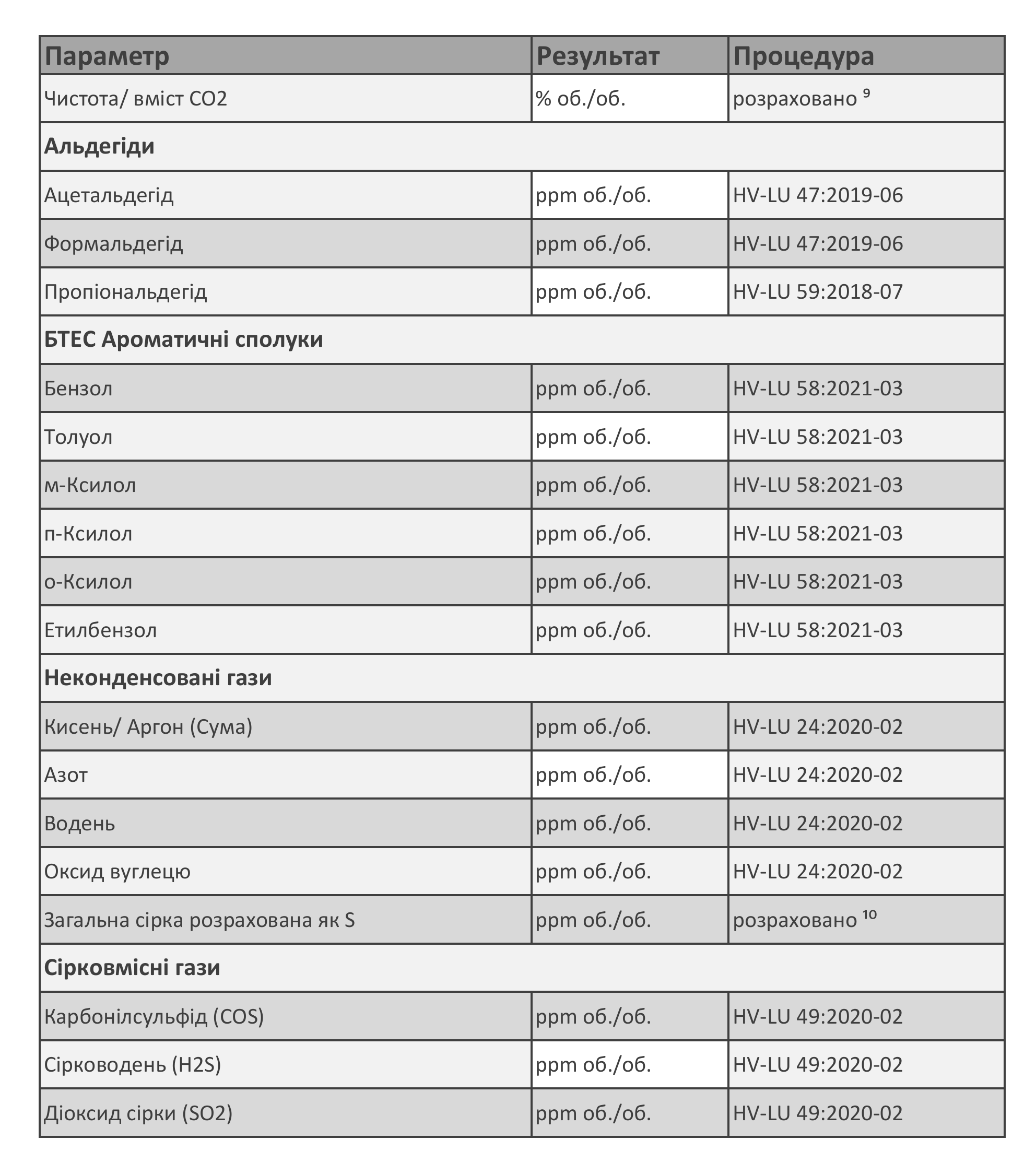

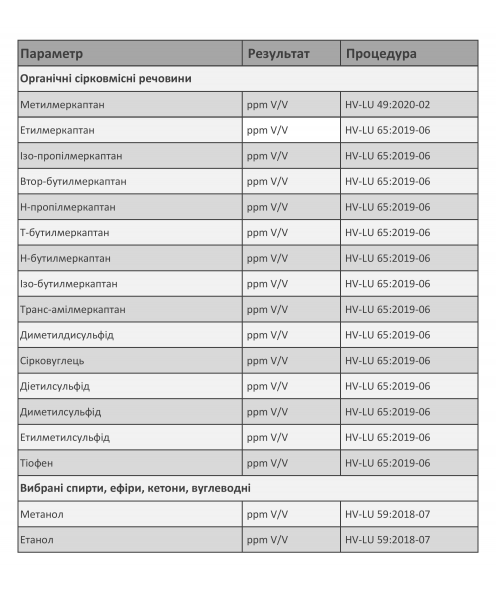

Аналіз неочищеного або сирого газу

Для правильного проектування обладнання та процесу очищення першим кроком є ​​аналіз неочищеного газу. Ми виконуємо розширений перелік аналізів неочищеного CO2 газу, щоб запобігти будь-яким «сюрпризам» після запуску наших проектів. Ми проводимо аналіз у нашій німецькій лабораторії відповідно до цього переліку параметрів.

Про екологію

Рекуперація (відновлення) вуглекислого газу – це сучасний та екологічно відповідальний підхід до зменшення викидів в атмосферу. У процесі виробництва харчових продуктів, напоїв, біогазу чи добрив утворюються значні обсяги СО₂, без утилізації потрапляє у навколишнє середовище та посилює парниковий ефект.

Завдяки технології рекуперації, цей газ не викидається, а повторно використовується у промислових та харчових процесах. Це дозволяє:

- cуттєво знизити викиди парникових газів;

- зменшити вуглецевий слід підприємства та відповідати високим стандартам;

- економити природні ресурси, повторно використовуючи вже отриманий СО₂;

- Виробляти виробництво більш екологічно відповідальним і стійким.

Відновлення СО₂ – це не лише економічна вигода, але реальний внесок у боротьбу зі зміною клімату та збереження чистого повітря для майбутніх поколінь. Це технологія, яка працює на бізнес сьогодні та екологію завтра.

Завод CO₂ «Тиз-Карбогаз» впроваджує інноваційні рішення щодо рекуперації, допомагаючи підприємствам зменшити вуглецевий слід та перейти на більш екологічне виробництво.

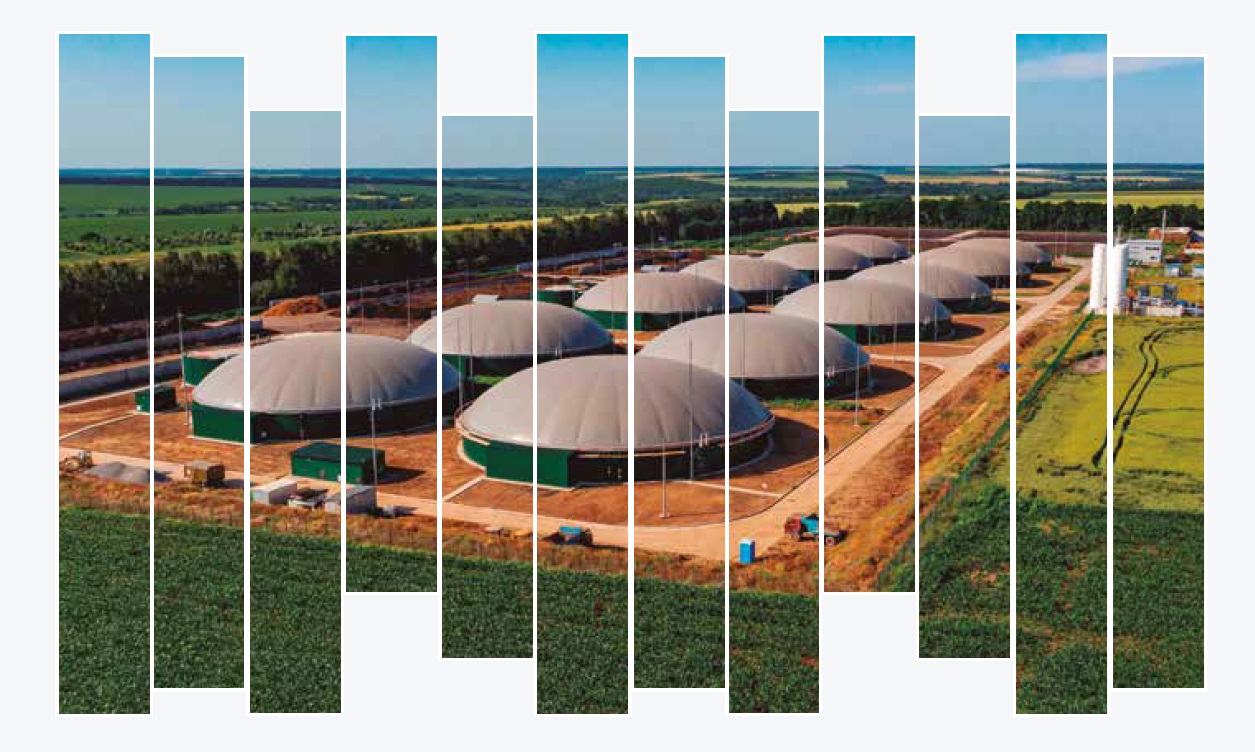

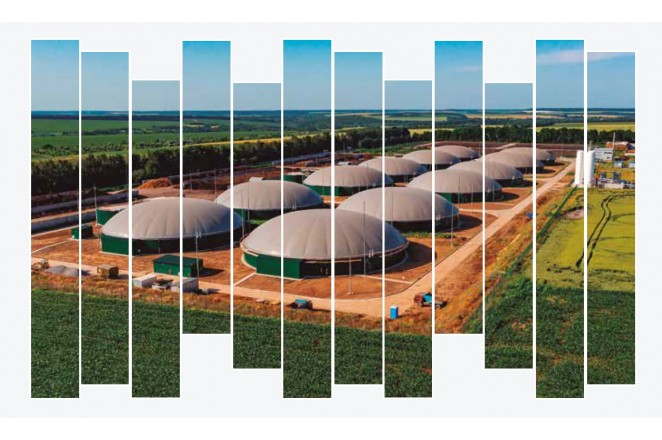

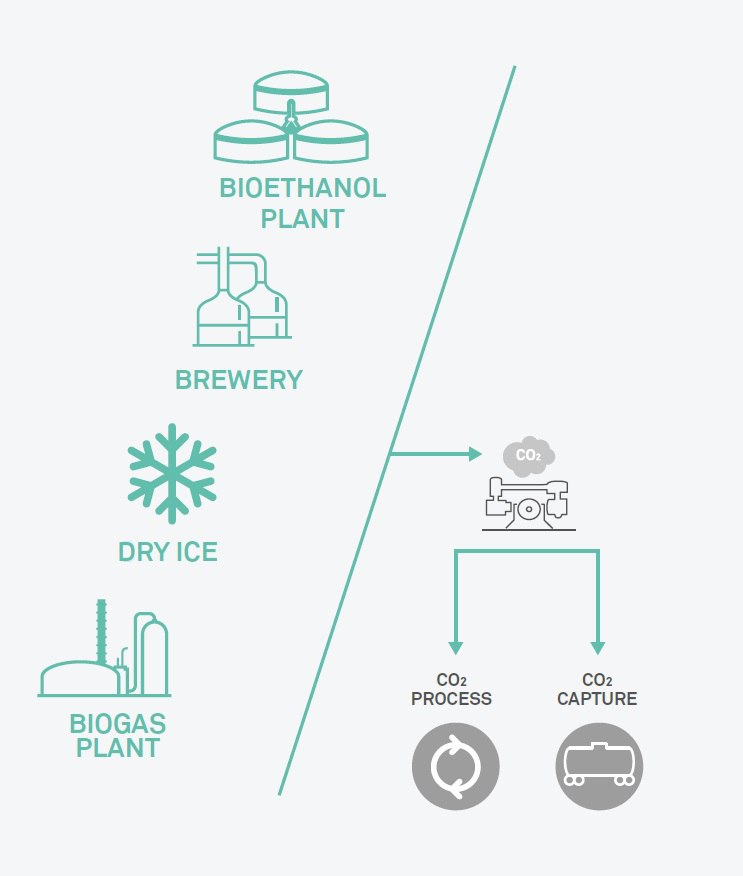

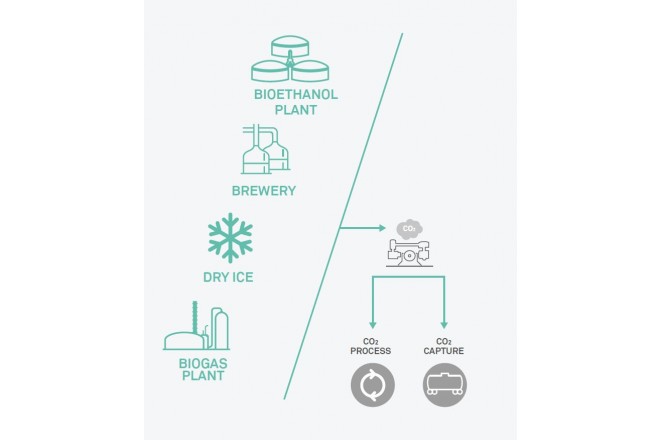

ДЛЯ БІОЕТАНОЛЬНИХ, БІОГАЗОВИХ ЗАВОДІВ ТА ПИВОВАРЕНЬ

Відновлення CO2 є ключовим процесом у боротьбі зі зміною клімату, вловлюванням викидів вуглекислого газу з промислових джерел, перш ніж вони потраплять в атмосферу. Цей CO2 стискається та або повторно використовується в різних, застосуваннях, або безпечно зберігається, тим самим зменшуючи викиди парникових газів.

ТІЗ-Карбогаз надає допомогу в реалізації комплексних рішень з рекуперації СО2 для біогазових заводів, біоетанольних заводів або пивоварень, для всіх хто зацікавлений у зменшенні викідів СО2 та додатково прагне збільшити свою прибутковість.

ТІЗ-Карбогаз в порівнянні з іншими постачальниками

TIZ-Karbogaz це надійний постачальник системами з великим перевіреним інженерним досвідом та швидким реагуванням, оптимізованими витратами, що забезпечує зниження ризиків та швидшу окупність інвестицій для наших клієнтів.

ТІЗ-Карбогаз
Інші постачальники
Надійність
Перевірена часом стабільність
Часті затримки та проблеми
Сервіс
Швидка служба підтримки 24/7
Повільний сервіс
Вартість
Індивідуальні бюджетні рішення
Висока загальна вартість
Час
Найшвидший час впровадження
Непередбачуваний термін
Досвід
Потужний референс проектів
Обмежений досвід роботи в галузі
Залишити дані про проєкт.
Заповніть дані нижче і ми звʼяжемося з вами
